洁净室在线多点监测系统

wenfeng丨8个月前行业新闻970丨



尘埃粒子计数、温湿度、压差、风速在线监测

在线监测介绍

我公司自主研发的洁净室在线监测系统,是一套用于洁净洁净环境在线多点自动监测系统。系统结合激光传感器技术、计算机网络和信息处理技术,满足用户在洁净车间无尘室)的关键区域在线监测要求,能对洁净环境中的尘埃粒子(洁净度/悬浮粒子)、温湿度、压差、风速等环境值进行自动监测当某区域监测结果超限时实时发出超限提醒,让生产和管理员及时掌握现场环境值,便于产品质量分析、提升产品合格率。

在线监测系统是通过分散式多点采样,集中式数据处理,避免了因人工巡检给洁净车间造成的污染、净化负荷,解决人工监测无法完成的种种缺陷,提高了企业运营效率,降低了人工管理成本,大幅度提高了净化环境的监测质量和水平,是目前国际净化系统自动监测趋势,已成功应用到国内外电子行业、生物医疗、光电、航空航天、汽车制造、喷涂等行业的广泛使用。

在线监测特点

1、能同时监测多项监测单元,悬浮粒子(尘埃粒子、洁净等级)、温湿度、压差、风速等环境监测;

2、自动监测并显示监测数据完成数据储存、分析、管理、查询、导出、打印功能;

3、可对监测数据进行分析计算,判定监测区域环境值是否在生产环境控制范围内;

4、异常情况进行超限、离线报警管理、可设定超限预警值;

5、同一监测点在监测时间与空间上具有固定性,监测数据之间具有可比性和参考性;

6、监测点扩容功能,实现轻松新增监测点功能;

7、系统支持外接大屏同步显示;

8、降低了人工管理成本、提高了净化水平,还拥有了更好的监测质量和水平。

在线监测原理

监测系统计算机、监测探头(尘埃粒子计数器)通讯器材、专用监测系统软件组成。首先确定受控环境中关键的监测点,然后每个监测点安装一套监测探头(尘埃粒子计数器、温湿度、压差,风速仪器),通过计算集中控制所有监测探头,各监测探头将实时测量到的结果传递给计算机,由计算机集中显示、存储、分析,管理及查询,当某区域环境值超限或离线时,软件以色彩区分提醒,同时电脑喇叭也会发出报警声音,还可选配声光报警加以管理,多重实时报警功能,以保证洁净环境在管控范围内作业。

在线监测布点设计

现有的标准中暂时未对在线监测采样点的数量和位置做出非常明确的规定。设计监测点数量和位置时要考虑加工设备的性质、操作人员的行为和产品的工艺流程。根据产品在不同位置发生污染风险进行评估,确定有价值的监测采样点和采样位置。以下因素供你在确定监测点加以考虑:

1、工作地点附近,产品暴露在空气中的可能性;

2、生产的过程中,操作人员产生干涉的可能性;

3、通过风险评估来确定采样监测点的位置。

为何要采用在线监测

电子行业,精密仪器,汽车制造,新能源、航空航天,化工等领域,这些不需要灭菌的行业,为什么还要用在线监测系统呢?了解了在线监测特点后,看看手持式、台式监测存在的问题就更能突显出在线必要性了。

1、人工巡检测将给洁净室带来额外的人员和设备,增加洁净负荷。人体表皮细胞和设备带入污染物,会影响洁净度,而且还会使监测的数据偏离实际运行的情况。

2、人工巡检缺乏采样点和时间的固定性。前后两次采样点的位置很难在同一个点,采样时间不能在不同班次、日期的同一个相对时刻。数据之间很难产生相对的联系,没可比性,不利于判断系统运行的长期趋势。

3、人工巡检取得的数据在生成报告时缺乏一致性和连续性。且需转录或其他处理,可能会存在错误。

4、人工巡检的检测报告是滞后的结果。

5、人工巡查须安排专项人员定时定点进行,增加人力成本。

6、在作业过程中,环境的情况是变化的。人工巡查无法做到固定准时的监测,无法估计环境何时偏离了规定工况,导致无法估计产品的质量情况。

在线监测软件介绍

该软件是与监测设备配套的,是收集整套系统中所有监测探头数据的,能准确可靠的运行,实现了对整个生产环境的合理监测,具有集中控制、管理、显示、分析、储存、导出、打印、超限报警、监测点扩容等多项功能。软件设计合理,功能实用,易操作,能够运行在Microsoft Windows系统中,监测数据采集一次记录一次,并显示,对超限悬浮粒子粒径通道、温湿度、压差、风速以图像显示和声音报警,有良好的实用性。

1、控制:对分散在不同监测点的设备进行集中控制。

2、监测:自动完成测量工作。

3、显示:主控电脑集中显示,可扩展HDMI接口的大屏同步显示。

4、存储:数据自动存储于软件包中,以数据库文件保存。便于查询和处理历史数据。

5、报表:能够进行数据分析。

6、报警:可任意设定报警级别,超限、离线时软件以色彩区分提醒,超限设备和超限粒径一目了然。当环境值超限时软件色彩变化、电脑喇叭、声光报警器多重报警,降低生产污染风险。

7、查询:查询任意监测点历史数据、超限情况。

8、打印:监测数据、历史数据、报警数据均可打印。

9、监测点扩容:在线配置传感器地址,随时扩展新监测点,具有良好的拓展性和延伸性。

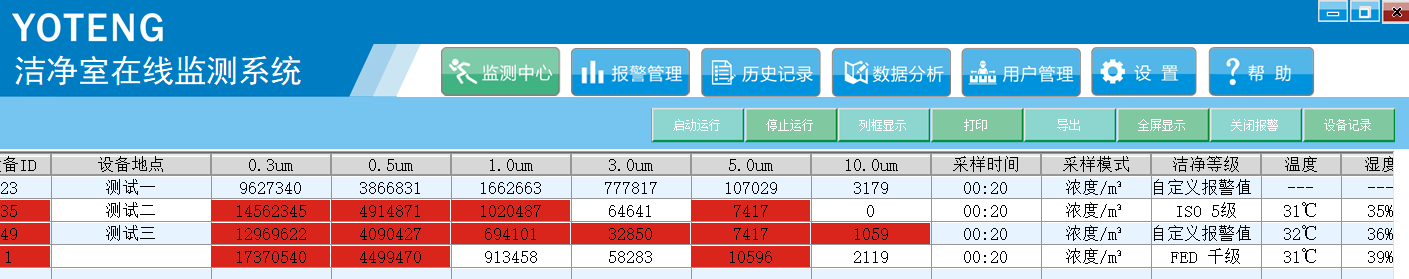

监测中心 表格显示( 监测点超限一目了然,及时管控)

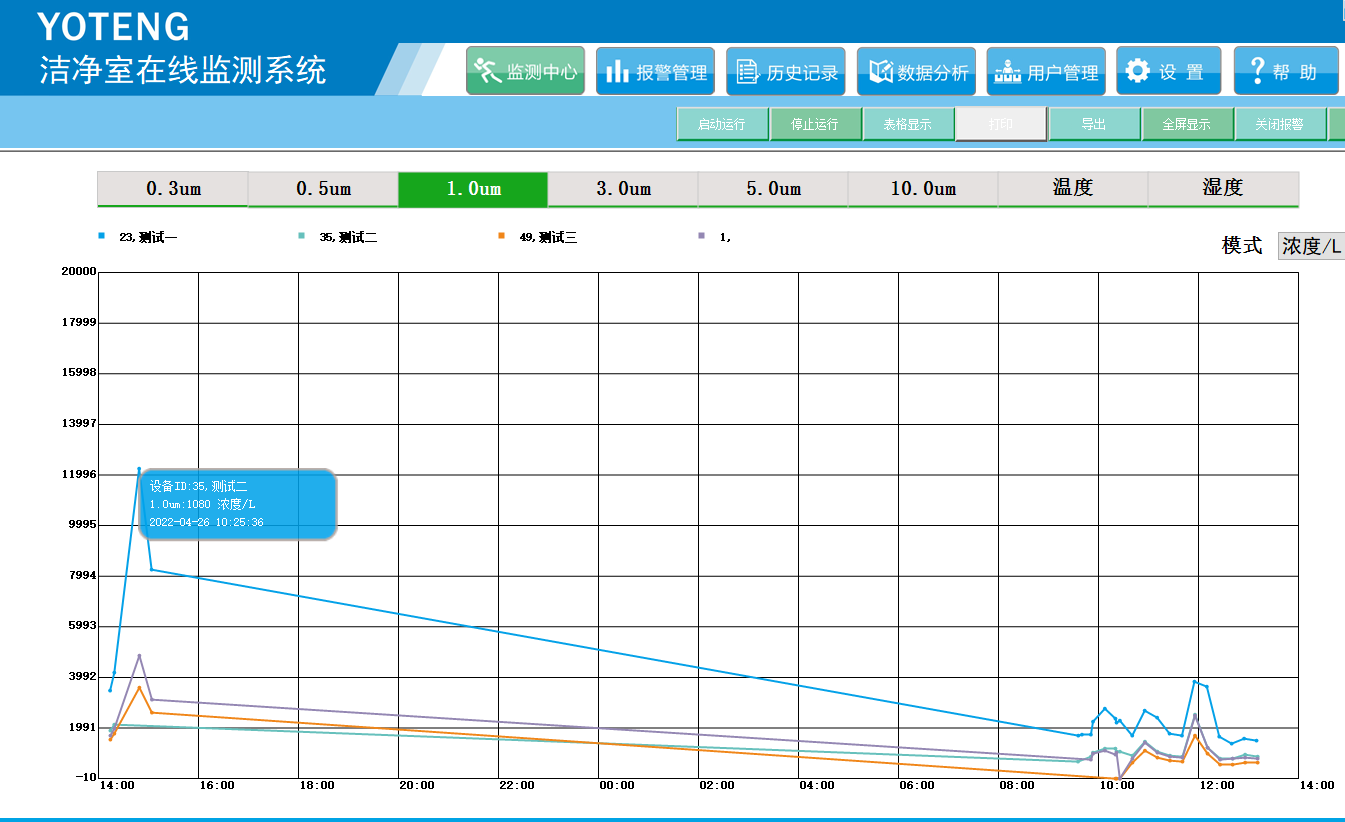

曲线显示

在线监测系统设备

系统计算机、专用监测软件通信器材和监测探头组成。系统以组态软件为上位机,终端仪器(监测探头)为尘埃粒子计数器,可扩展温湿度、压差、风速等环境值的监测,多元化搭配,满足不同用户需求。

监测单元中所用到的核心部件——尘埃粒子数器由我公司自主研发生产,其测量精度及计数效率均满足JJF1190-2008《尘埃粒子计数器校准规范》技术规范,符合GMP、ISO14644、FDA标准。已成功应用到国内外电子行业、生物医疗、光电、航空航天、汽车制造、喷涂等行业的广泛使用。

下表硬软件按需搭配,任何疑问可联系13981787165

产品名称

规格型号

产品图片

功能特性

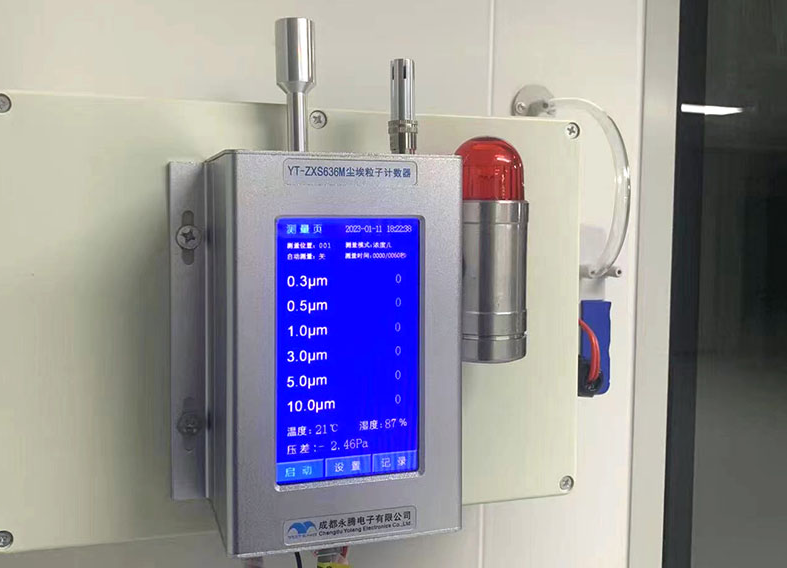

2.83L

尘埃粒子计数器



YT-ZXS636M


粒径大小:0.30.51.03.05.010.0um6通道

进口激光器、光学透镜,使用寿命长,反应灵敏;

德国进口采样泵,流量稳定,噪声小,测量更精准;

4.3寸触摸显示屏,可在现场单独控制并显示。

YT-ZX600M


粒径大小:0.30.50.71.02.05.0um6通道

德国进口激光器、光学透镜,使用寿命长,反应灵敏;

进口采样泵,流量稳定,噪声小,测量更精准。

YT-ZXS356


粒径大小:0.30.51.03.05.010.0um6通道

进口激光器、光学透镜,使用寿命长,反应灵敏;

日本进口采样泵,使用寿命长,流量稳定

YT-ZXS350




粒径大小:0.30.51.05.0um4通道

进口激光器、光学透镜,使用寿命长,反应灵敏;

日本进口采样泵,使用寿命长,流量稳定

YT-ZX300M




粒径大小:默认0.30.55.0um(可变更),3通道

进口激光器、光学透镜,使用寿命长,反应灵敏;

国产采样泵,流量稳定,噪声小

28.3L大流量

尘埃粒子计数器

YT-ZXS653A




6通道尘埃粒子计数器

粒径通道:0.30.51.03.05.010.0um

进口激光器、光学透镜,使用寿命长,反应灵敏;

内置托玛斯真空泵,流量稳定,噪声小,测量更精准;

具声光报警&温湿度功能

YT-ZXS736M




6通道尘埃粒子计数器

粒径通道:0.30.51.03.05.010.0um

进口激光器、光学透镜,使用寿命长,反应灵敏;

内置托玛斯真空泵,流量稳定,噪声小,测量更精准;

8寸触摸显示屏,可在现场单独控制并显示

具声光报警&温湿度功能

温湿度探头



瑞士进口芯片

湿度误差:±3%RH

温度误差:±0.4°C

专用监测软件



远程控制、数据显示、数据查询、数据分析……

主控电脑



Windows操作系统电脑

台式、工控机、笔记本均可。笔记本散热效果不佳,建议不用笔记本作主控电脑

无线通讯器

YT-WX328N


433通信方式的通信模块

USB485转换器



RS485有线通信转接器

通信模块



WIFIRJ45(网口)通信的通信模块

RS485双绞线

2芯双胶屏蔽线


RS485有线通信的线缆

压差仪



美国进口

0-100Pa

风速仪



0-5m/S

声光报警器



超限声光报警功能

HDMI接口大屏



同步大屏显示功能



在线监测通信方式介绍

通信方式:有线和无线供选择。

1、RS485有线通信优缺点:

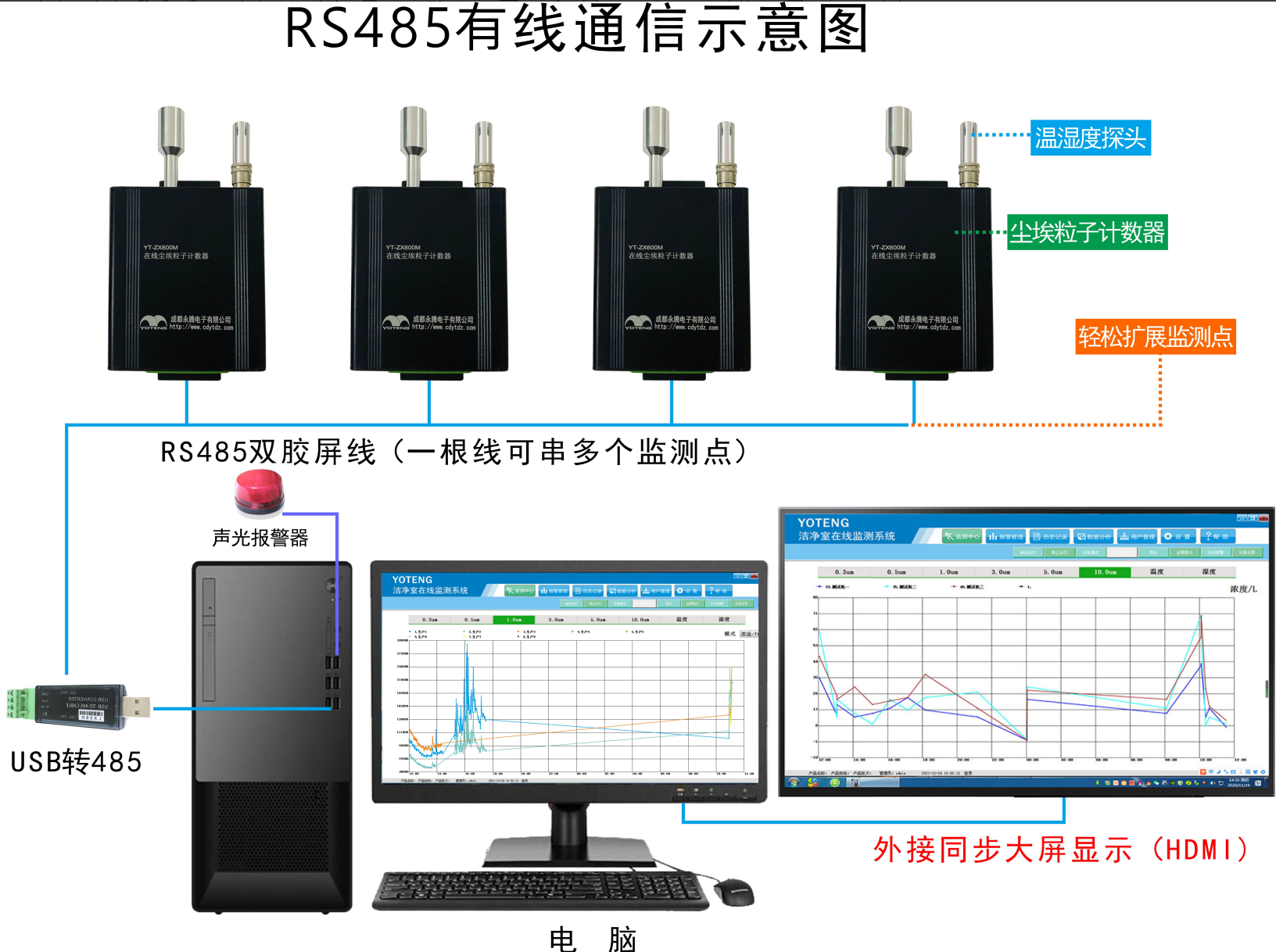

采用RS485两线制接线方式,具有噪声抑制能力、数据传输速率、电缆长度及可靠性是其他标准无法比拟的,信号非常稳定。一个缺点初期需要会花一丁点儿时间布线,但布线很简单,一根线就能串多个监测点,如图所示。

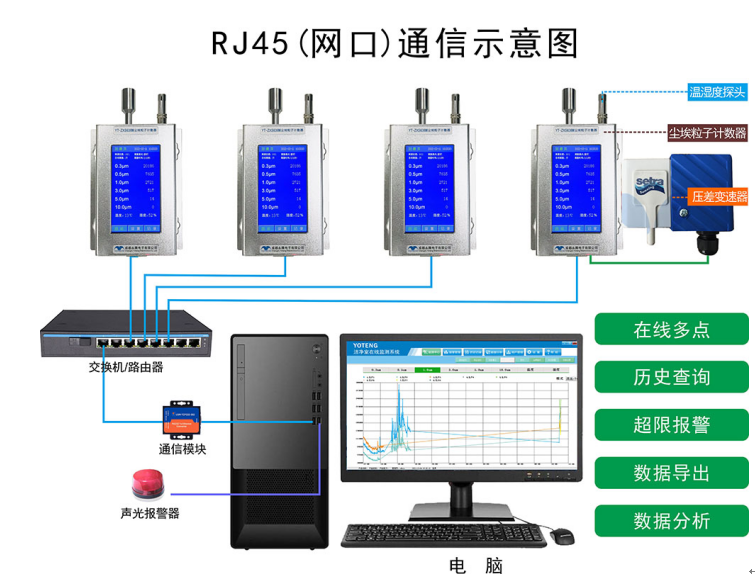

2、网络RJ45通信优点:

通信连接可靠,低成本:使用标准的RJ45线;信号任何衰减:由于该插头和插座无须破坏或中断原来的任何连线结构,所以不存在信号衰减;连接方便:无须任何安装工具,依照安装说明可以实现快速安装使用。




3、无线信号传输优缺点:

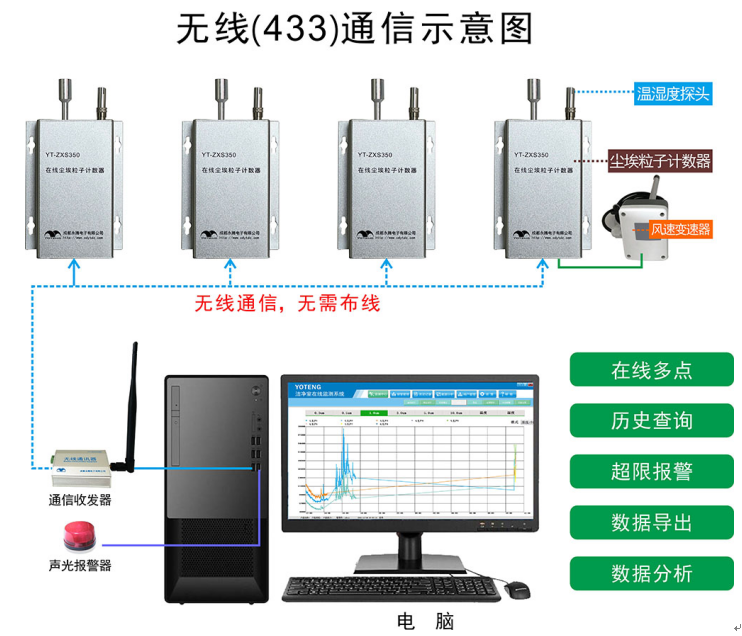

综合成本低,性能稳定,免布线,即插即用,使用方便,组网灵活,可扩展性好,特适合已装修好的场合。系统管理员能迅速将新的监测设备加入到现有网络中,不需要为新建传输铺设网络,即插即用。无线传输方式分433无线、WIFI、4G,三选一

433优缺点:被测区域与主控电脑无障碍层的情况下,监测设备与主控电脑距离需200米内,如有障碍层情况下最终以现场实际情况不同传输距离会有所不同,如满足433信号传输环境建议采用此传输方式,后期无传输费用,免布线,即插即用,通信异常易于排查。

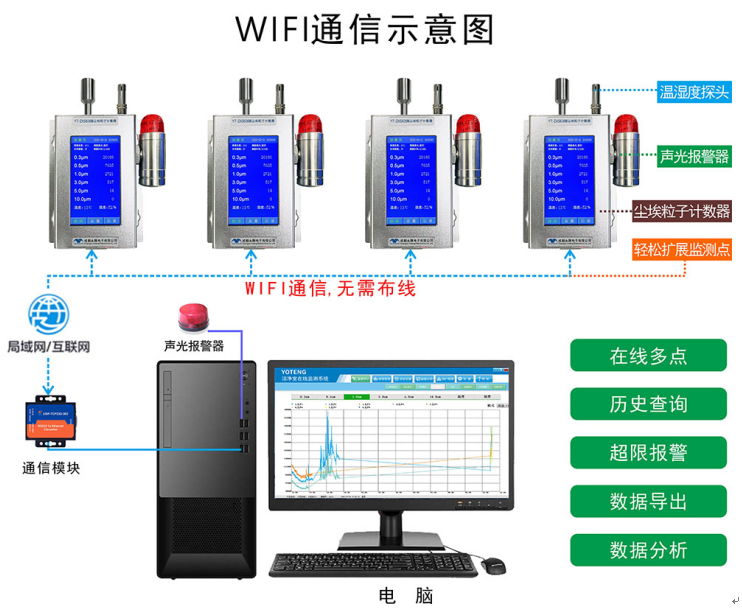

WIFI优点:入网方便、覆盖范围广,免布线,与远端服务器交互数据。


4G优缺点:几乎可以称得上不受距离限制,只要满足监测设备与主控电脑端都有4G信号即可实现信号传输。缺点需有4G信号、会产生少量流量费用。
